NSB ロータリー ボール スプライン  日本特殊ベアリング ㈱

        LS - R 型    ( LS - RY 型 )

NSB ロータリー ボールスプライン LS-R / LS-RY型は、エコノミー型のボールスプラインのスリーブ外周上に直接高精度な深溝型玉軸受け ( ZZ ) を適正に調整してハウジングに組込みユニット化した、 直線案内運動に回転運動機能を備えた軽量コンパクトな複合スブライン軸受です。

スプライン軸受けは、 軸から取り外してもボールの脱落しない保持器 ( リテーナ ) 付きを使用しているので取扱いが容易です。


( H-R / H-RY型は、高精度 ボール スプライン の ロータリー型仕様です。)
                                     LK - R 型                  ( 特許出願中 )



NSB ロータリー ボールスプライン LK-R 型は、エコノミーボールスプラインのスリーブ外周上に直接高精度な深溝型玉軸受けを図のように組込んだ省スペース型の安価な簡易型 ロータリーボールスプラインです。

LS-R型 / LS-RY型 と併用することで、モーメント荷重が大きく作用する場合の補助スプライン軸受としてもご利用下さい。


用途 ・スカラ型ロボットの主軸 ・組立てロボットのZ軸
・CD/DVD等、各種メディアの製造ライン ・巻線機械
・電子部品の挿入ガイド軸 ・ATC装置       ・その他

ユニットの種類   ( 写真部をクリックすると寸法表へ )
LS-R型 LS-RY型 LK-R型
型式   6 ～ 30
 型式   6 ～ 30
 型式   6 ～ 30
クリックすると LS-R型 H-RA型 H-RC 型構造図 ならび 寸法表へ クリックすると LS-RY型 H-RAY型 H-RCY型 構造図 ならび 寸法表へ クリックすると LK-R型 構造図 ならび 寸法表へ
( H-RA型   H-RC型 ) ( H-RAY型 H-RCY型 )
型式 40, 50, 60
 型式 40, 50, 60
潤滑キャップ 使用例
（ 潤滑キャップの諸寸法につきましては、エコノミー ボール スプライン を参照して下さい。)

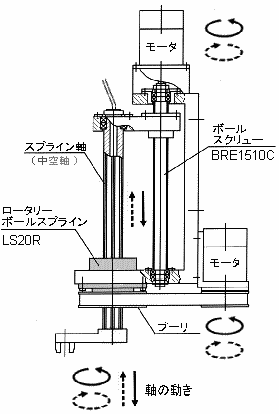

使用一例
