ボール スプライン ねじ 日本特殊ベアリング |

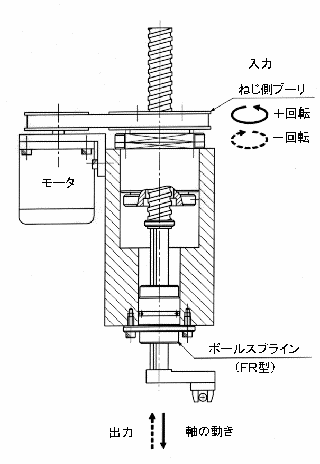

1本の精密転造ボールねじの約半分に ボール スプライン軸を設け、ねじ軸側には転造ボールねじのスリーブを、また、スプライン側には高精度ボールスプラインのスリーブをロータリー型仕様( 各々のスリーブ外周上に転がり軸受けを組込み、ハウジングでユニット化 ) として使用し、それぞれのスリーブを回転・停止させることで、軸の直線運動、ならびに、回転運動を簡単に行うことができる新形式の複合軸受けです。 |
・組立てロボット先端部の作動軸 | ・電子部品の挿入ガイド軸 |
・容器製造ライン | ・巻線機械 |
ボール ねじ側 | ボール スプライン側 | |
軸径 (mm) | リード (mm) | 軸径 (mm) |
12 | 4 | 10 |
15 | 5 | 12 |
15 | 10 | 12 |
20 | 20 | 16 |
ユニット の 種 類 ( 写真部をクリックすると寸法表へ ) | |

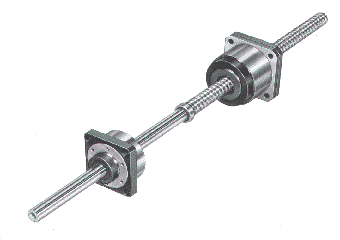

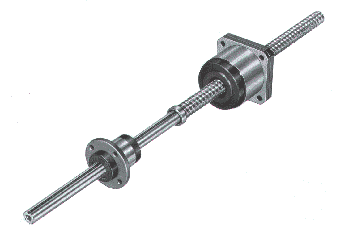

BFR 型 | BFR-N 型 |
作 動 方 法 例 | |||||||
作動方法 | 入力 | 出力 | 作動方法 | 入力 | 出力 | ||
ねじ側 | スプライン側 | 軸の動き | ねじ側 | スプライン側 | 軸の動き | ||
上下移動 | +回転 | 停止 | 下へ移動 | 上下移動 | +回転 | 固定 | 下へ移動 |
−回転 | 停止 | 上へ移動 | −回転 | 固定 | 上へ移動 | ||
回転運動 | +回転 | +回転 | 正回転 | ||||
−回転 | −回転 | 逆回転 | |||||
スパイラル 運動 |
停止 | +回転 | 正回転 + 上へ移動 |
||||
停止 | −回転 | 逆回転 + 下へ移動 |
