NSB　エコノミー ボール スプライン用

潤滑装置　( 潤滑キャップ )

日本特殊ベアリング ㈱
   NSB エコノミー ボール スプラインのスリーブ全型式に取付け可能な給油間隔の延長を目的とした潤滑キャップ を用意致しました。 キャップ内には繊維素材に潤滑油を含有させた潤滑パットを組込み、ボールの転動面に油膜を成形させることで メンテナンス の期間を大幅に延長することが可能となりました。また、潤滑剤の漏れ軽減にも効果的です。　　( 出願済み )
( スリーブ内には、リチウム石けん基グリース ２号 が封入されております。)

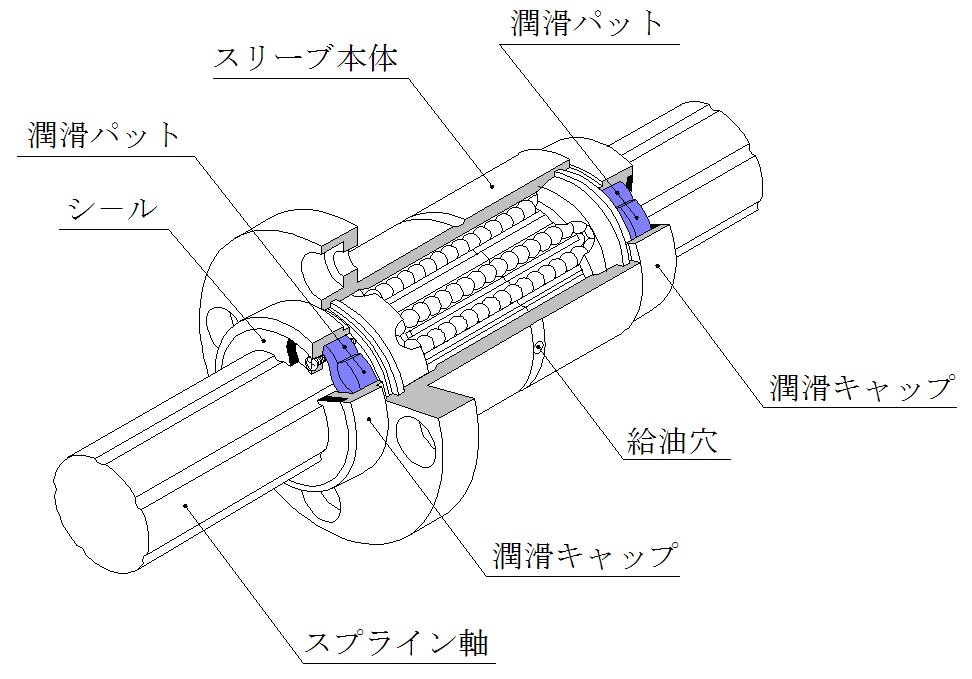

・ 構造と取付例　（ フランジ型の両側に 潤滑キャップを取付た例 )




(・潤滑キャップのシールは標準仕様 )
　【 呼び型番例 】
                                                                         [ スプライ軸とセットでご注文時ご指定下さい。]
     LSFＬ 16 M M　・・・・　　　　    　                  　　* 出荷後の 取付け 取外し は出来ません。
                       M M = 両側 潤滑キャップ 記号   （ 両シール記号 UU は必要ありません。)
                          M = 片側 潤滑キャップ 記号  （ 片シール記号 U は必要ありません。)
                                            ( 片側シール付となります。) 【 フランジ型は、フランジ側に取付けとなります。】

                                                                                   * 取付けに方向性がある場合には、別途ご指示下さい。
  ( * 呼び型番例後尾の ・ ・ ・ ・ につきましては、エコノミー ボール スプラインを参照して下さい。 )

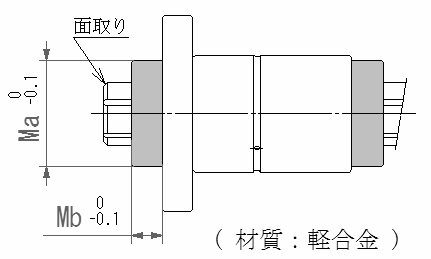

( mm )
呼び φ M a M b 面取り
10 19 6.5 0.5
13 22.5 6.5 0.5
16 28 8.5 1
20 32 8.5 1
25 39.5 10 1
30 44 10 1

　　　　　　　　　　　　　　　　　　　　　・潤滑パットの挿入をスムーズにするために軸端の面取りをして下さい。

[ 使用上のご注意 ]

* スプライン軸に組込む場合、潤滑パットに損傷を与えないよう平行を保ちながら挿入して下さい。
* Ma外径をインロウとして使用しないで下さい。
* 分解しないで下さい。
　* 衝撃を与えないで下さい。 ( 潤滑キャツプ材質 = 軽合金 )
